问题排查：介电常数测试中常见的误差来源与数据校正方法

　　介电常数测试仪是用于精确测量固体、液体绝缘材料介电常数（ε′）及介质损耗因数（tanδ）的专业仪器，其核心价值在于通过量化材料的极化与能量损耗特性，为电子、通信、材料科学等领域提供关键性能参数。在介电常数测试中，误差来源广泛且复杂，需通过系统化方法进行数据校正。以下从误差来源分类、校正方法及LD-JD1设备适配性三个维度展开分析：

　　一、误差来源分类与影响机制

　　1. 材料相关误差

　　种类与状态差异：不同PCB板材（如FR-4、ROGERS）的基体树脂、填充物及添加剂影响介电性能。湿度是关键因素，水的介电常数（约80）远高于PCB材料，少量水分即可显著改变结果。

　　各向异性：线路板材料在x-y平面与z轴方向介电常数不同，导致测量值偏离真实值。

　　制备缺陷：粉末样品压实程度不均会使孔隙率差异达10%，导致介电常数波动8%-12%；液体样品气泡混入会拉低整体值。

　　2. 设备与测试方法误差

　　精度与校准：设备长期使用后电容测量模块漂移，若未及时用标准片（如ε=2.1的聚四氟乙烯）校准，误差可能超5%。

　　方法局限性：谐振法在高频段可能无法捕捉材料动态极化效应，导致介电常数低估。

　　3. 环境与操作误差

　　温湿度波动：湿度>60% RH时，吸湿性材料（如纸基覆铜板）表面吸附水分子，极化特性改变。

　　电磁干扰：工频电源谐波（50Hz、100Hz）或强电磁设备（如电机）产生空间场干扰，导致信号失真。

　　操作不当：电极接触不良（接触压力<0.1MPa）或样品处理不当（如未真空脱气）会引入误差。

　　二、数据校正方法与实施步骤

　　1. 温度校正

　　原理：介电常数与温度呈线性关系，多数材料温度系数αε为ppm/℃。

　　步骤：

　　测量待测物质介电常数及温度。

　　根据已知温度-介电常数关系计算校正系数。

　　将测量值乘以校正系数，例如：若25℃时ε=4.5，温度升至50℃（αε=100ppm/℃），则校正后ε=4.5×(1+0.001×25)=4.6125。

　　2. 频率校正

　　原理：介电常数随频率变化，高频下极化滞后效应显著。

　　步骤：

　　测量材料在不同频率下的介电常数。

　　根据频率-介电常数关系建立数学模型（如德拜弛豫方程）。

　　通过模型反推目标频率下的真实值，例如：FR-4在10GHz下ε'从4.5降至4.2，需通过模型修正。

　　3. 误差补偿技术

　　接触电阻补偿：采用带弹簧加压的电极夹具，确保接触压力≥0.1MPa，减少接触电阻影响。

　　寄生电容滤除：在信号输入端并联100nF电容（高频旁路）和100μH电感（低频扼流），组成LC滤波网络。

　　边缘场抑制：对固体片状材料采用保护电极结构，在主电极周围增加同电位保护环，隔离边缘电场。

　　4. 样品制备优化

　　粉末样品：用压片机在20MPa压力下压制成厚度均匀的圆片，同一批样品压制3片，每片测量5次后取平均值。

　　液体样品：真空脱气处理（-0.1MPa静置30分钟），沿圆柱电极内壁缓慢倾倒，避免冲击产生气泡。

　　固体样品：表面用无水乙醇擦拭除尘，确保与电极良好接触。

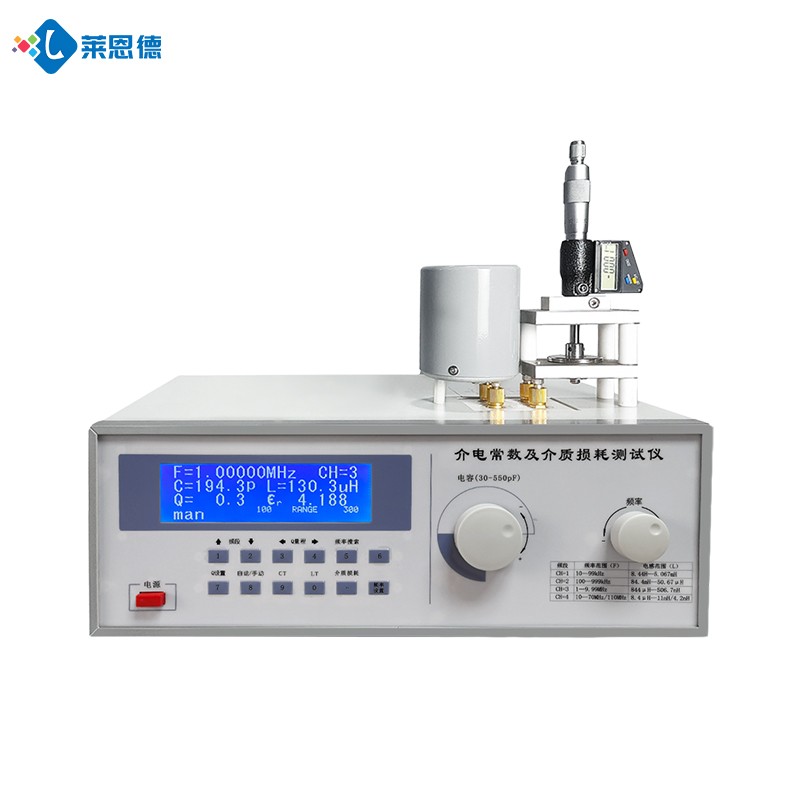

　　LD-JD1介电常数测试仪自动谐振点搜索和残余电感扣除功能可显著降低高频测试误差，适合新能源材料研发等高精度场景。
